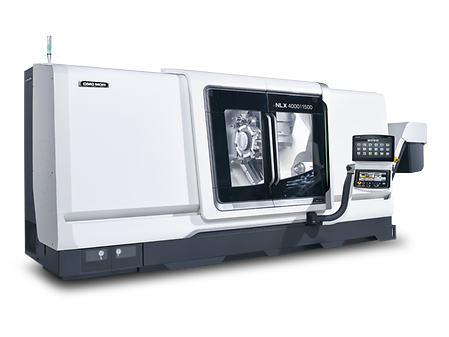

NLX 4000
Obrábění složitých a dynamických dílů
Max. průměr obrobku
600 mm
Max. délka obrobku
1 584 mm
Max. průměr použité tyčoviny
117 mm
Max. pojezd v ose X
365 mm
Max. pojezd v ose Y
120 mm
Max. pojezd v ose Z
1 685 mm
Alternativy pro řízení a software
MAPPS Mitsubishi
Hlavní vlastnosti
Vysoká tuhost
- Poměr obráběcí plochy (ve srovnání s běžnými stroji): až o 50 ％ VÍCE (osa X) / až o 90 ％ VÍCE (osa Z)
- Použity kuličkové šrouby o velkém průměru
- Největší otvor ve vřetenu ve své třídě: 145 mm (5.7 in.) / 185 mm (7.3 in.)

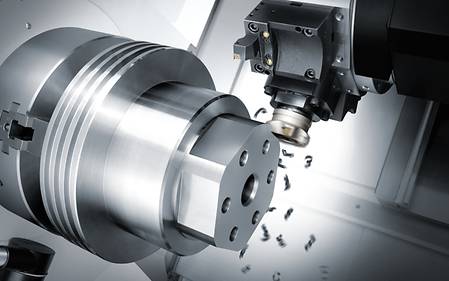

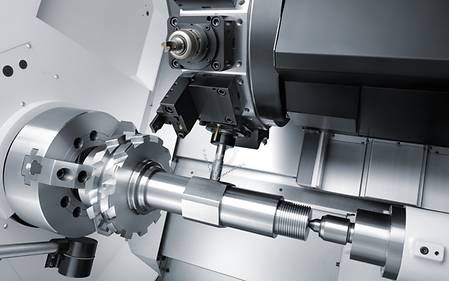

Lepší výkonnost při frézování
- Obrábění s vysokým krouticím momentem – max 100 Nm (73.8 ft/lbf): 100 / 68 Nm (73.8 / 50.2 ft/lbf) <4 min / cont>
- Technologie BMT (nástrojová hlava s vestavěným motorem)
Vysoká přesnost
- Plně řízená tepelná roztažnost: chlazení integrované v odlitcích (typ 750)
- Přesnost polohování (osa C): 6,8 s.
Úspora energie
- Nastavení úspory energie a vizualizace
- úsporného efektu
Příklady aplikací
Řídicí software
Easy Tool Monitor 2.0
- Prevence poškození v důsledku závady nebo přetížení nástroje
- Bez senzorů s automatizovaným stanovením mezí zatížení
- Pro soustružení, frézování a vrtání (až do průměru 3 mm)
- NOVINKA: Uživatelské rozhraní na vedlejším displeji CELOS SideScreen
- NOVINKA: Výkonný algoritmus pro efektivní monitorování po vyrobení prvního obrobku
Hlavní vlastnosti
Užitek pro zákazníka
- Balík pro ochranu: dokonalý doplněk soustruhů MPC. Cenová výhoda (cca 40 %)
- Uložte si meze monitorování pro každý nástroj a každou řeznou hranu v programu
Vlevo : Zobrazení stavu LIVE v CELOS Sidescreen; aktuální, nastavené procesní hodnoty. / Vpravo : Snadné ovládání monitorovacích parametrů v tabulce nástrojů.
Polygonové soustružení
- Obrábění také na strojích bez osy Y
- Vysoce produktivní bez frézování jednotlivých ploch
- Dialogově řízené programování díky technologickému cyklu
Hlavní vlastnosti
Užitek pro zákazníka
Různé integrované pravidelné tvary polygonů
- Produktivita zejména u malých součástí
- Možnost srážení hran v rámci stejného procesu
- Jednoduché a rychlé programování minimalizuje chyby
Nastavení parametrů vnějšího průměru
Soustružení polygonů / oválů
- Snadná výroba součástek s jiným než kruhovým průřezem
- Intuitivní uživatelské rozhraní pro soustružení polygonů / oválů
Hlavní vlastnosti
Užitek pro zákazníka
- Výroba požadovaných geometrií s možností jemného doladění
- Možnost jemného doladění geometrických parametrů (dlouhé / krátké poloosy a úhel ložiska)
- Obrábění lze kombinovat s hlavním vřetenem nebo protivřetenem
Vlevo : Přímo nad povrchem lze zadat předsazení a polohu opěry v osách X a Z. / Vpravo : Sledování polohy opěry prostřednictvím definovaného okna Poloha.
Cyklus návratu
- Pomocí příslušného tlačítka se osa X a Y přesunou do pozitivních koncových poloh pro vnější obrábění
- Ideální pro přípravu pracoviště pro nastavení a také pro nouzové situace.
Hlavní vlastnosti
Užitek pro zákazníka
Funkčnost - Volba cyklu stisknutím příslušného tlačítka na ovládacím panelu.
- Snadný provoz při nastavování vícekanálových strojů
- Možnost jemné reakce během externího obrábění jako záchranná funkce
Řízení stavu programu
- V kombinaci se strukturním programováním Gildemeister. Bezpečný a rychlý náběh obráběcího programu po přerušení.
- Snadný provoz programu, zejména s více vřeteny nebo zásobníkem nástrojů
- Zobrazí stav procesu u obrobku
Hlavní vlastnosti
Užitek pro zákazníka
- Zobrazení podrobného stavu na ovládacím prvku
- Poznámky lze zadat automaticky prostřednictvím strukturního programování GILDEMEISTER.
- Snadný opakovaný vstup do programu pomocí tlačítka namísto nutnosti hledat konkrétní blok.
GILDEMEISTER Strukturální program
- Strukturovaný přístup s více než 20 standardními programy a více než 200 variantami zpracování včetně automatizace (zpracování tyčí, nakládání robotů/portálů, ...)
- Zobrazení stavu programu s doplňkovými značkami (EPS) pro dílčí programy.
Vlevo : HMI se stavem značek. / Vpravo : Přehledná struktura programu.
Lámání třísek
- Kmitavý pohyb osy posuvu vede k řezání vzduchem, což vede k účinnému zmenšování velikosti třísek.
- Pro vnější podélné soustružení vnitřních a vnějších průměrů, čelní obrábění, vrtání a drážkování*.
- Integrovaná bezpečnostní funkce kontroluje věrohodnost zadaných parametrů.
* U šikmých povrchů je výsledkem krokový vzor, protože posuv může kmitat pouze v jedné ose najednou.
Hlavní vlastnosti
Užitek pro zákazníka
Před vlastním obráběním lze stav obrábění zkontrolovat pomocí grafického znázornění.
- Délku třísky lze prakticky určit podle cyklu a je nezávislá na materiálu.
- Žádné další přerušení procesu, protože se vyhnete třískám.
- Snadné nastavení na HMI s vysokou provozní bezpečností
Vlevo: Oscilaci lze nastavit pomocí nejjednodušších parametrických vstupů / Vpravo: Jednoduše ji aktivujte pomocí ON / OFF v HMI.
Proměnlivá rychlost
- Snadný provoz díky třem parametrům a bez dodatečných snímačů
- Předcházejte vibracím díky úpravě otáček
- Aplikace pro hlavní vřeteno a protivřeteno nebo pro frézky s FD stoly s přímým pohonem Direct Drive
Hlavní vlastnosti
Užitek pro zákazníka
Zadání parametrů pro požadovanou hodnotu, diferenciální rychlost a frekvenci otáčení.
- Žádné manuální zásahy ze strany operátora
- Identická opakovatelnost všech součástek
- Vyšší bezpečnost procesu pro speciální aplikace díky zamezení vzniku vibrací. Například při použití dlouhých a tenkých vrtáků nebo pro frézování s náročným upnutím
gearSKIVING 2.0
- Přímé a šnekové externí či interní ozubení čelního ozubeného kola nebo drážky
- Šípovité zuby s vyosením – kombinovaný soustruh
- Kulové zuby pomocí matematické transformace 6. virtuální osy
Hlavní vlastnosti
Užitek pro zákazníka
- Možné vnitřní ozubení bez hranaté hlavy
- Krátké časy zpracování, 10× rychlejší než tváření
- Synchronizace a dráha nástroje řízeny cyklem
Vlevo : Obrábění profilu vnitřního ozubeného kola. / Vpravo : Obrábění vnějšího profilu ozubeného kola.
Multitool
- Efektivní využití soustružnických nástrojů s více hroty a více než jednou řeznou hranou na soustruhu a frézce.
- Různé „sesterské nástroje“ na jednom hlavním držáku
Hlavní vlastnosti
Užitek pro zákazníka
- Zkrácení času potřebného k výměně nástroje
- Šetří místo v zásobníku nástrojů
DMG MORI gearMILL
- Produktivní kompletní zpracování
- Ekonomické obrábění převodů na standardním stroji se standardními nástroji
- Flexibilita pro různé geometrie převodů
- Kontrola jakosti přímo v procesu
Hlavní vlastnosti
Užitek pro zákazníka
- Tvorba programů vycházejících z výkresů polotovarů a údajů o převodech
- Optimalizace orientace obrobku – např. po tepelném zpracování
- Rozhraní pro koordinaci měřicího zařízení (Klingenberg, Leitz, Zeiss)
Odkazy : Zadání parametrů ozubeného kola pro výpočet geometrie čelního ozubeného kola. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
Efficient Production Package
- Řešení pro bezpečnost procesu a pro efektivní využití důležitých kroků při obrábění
- Aplikace: čištění kuželů, monitorování dat, bezpečný zpětný pohyb, závitování, vrtání hlubokých otvorů, frézování vnějších závitů a čepů, frézování vnitřních závitů a kruhové frézování, zpětný zahlubovací cyklus
- 12 uložených strategií obrábění pro úběr materiálu, hluboké vrtání, kapesní frézky*
Hlavní vlastnosti
Užitek pro zákazníka
- Rutinní optimalizace dle konkrétní aplikace
- Bezpečné stažení nástroje po přerušení programu
- Monitorování dat o nástrojích
Vlevo : Zadávací maska pro univerzální cyklus frézování kapes. / Vpravo : Vstupní maska pro cyklus závitování.
Odvalování ozubení
- Programování parametrů výroby převodů prostřednictvím dialogového vstupu
- Možno obrábět přímé, šikmé či zakřivené ozubení a šneková kola
- Lze použít závitořeznou i kotoučovou frézu
- Maximální životnost nástroje díky „posunutí“ frézy
- Dosažitelná kvalita ≤ DIN 7
Hlavní vlastnosti
Užitek pro zákazníka
- Snadná modifikace profilu ozubení
- Použití přebroušených nástrojů
- Předcházení vzniku chyb prostřednictvím monitorování (např. nesprávný úhel osy, špatné otáčky soustruhu či směr soustružení)
Vlevo : Dialogem podporované zadávání všech potřebných údajů o převodech. / Vpravo : Zadání parametrů ozubení frézováním jednoho zubu nebo jedné drážky.
Excentrické soustružení a frézování
- Superpozice soustružnického pohybu prostřednictvím dodatečných příčných pohybů v osách X a Y
- Použitelné pro soustružení a frézování
Hlavní vlastnosti
Užitek pro zákazníka
- Snadná výroba excentrických geometrií
- Přesné spojení a synchronizace os na pozadí
Vlevo : Zadejte parametry pro polohu vnější oblasti obrobku. / Vpravo : Grafické znázornění polohy uvnitř obrobku.
Cyklus pro vícechodé závity 2.0
- On-Point Threading - zhotovení závitu orientovaného na polohu
- Volná definice kontury, stoupání a počtu chodů
- Zhotovení velkých pohybových nebo speciálních závitů, které nelze obrábět prostým soustružením
Hlavní vlastnosti
Užitek pro zákazníka
- Snadné programování trapézových, pilových a oblých závitů přímo na stroji
- Šnekové dopravníky s libovolnou geometrií profilu
- Snadný návrh kuličkových matic s příčnými otvory
Vlevo : Zadání parametru pro délku závitu, polohu pf závitu a vzdálenost vtahovacího pohybu. / Vpravo : Zadání parametrů pro tvarování závitu, např. výška profie, průměr stoupání atd
Cyklus pro vícechodé závity 2.0 Pro
Highlights
- Výroba profilů s podříznutím díky jemnému rozlišení tvaru profilu
- Použití standardních nástrojových držáků pro obrábění levého i pravého boku
- Kvalita povrchu až Ra 0,3 na slitinách CrNi
Servis a školení
Stahování a technické údaje
Pracovní prostor
Max. pojezd v ose X
365 mm
Max. pojezd v ose Y
120 mm
Max. pojezd v ose Z (Type 750)
875 mm
Max. pojezd v ose Z (Type 1500)
1 685 mm
Obrobek
Max. průměr obrobku
600 mm
Max. délka obrobku (Type 750)
746 mm
Max. délka obrobku (Type 1500)
1 584 mm
Max. průměr použité tyčoviny
117 mm
